普通的CAD標注很簡單，只需要稍微的入門知識就可以；但是要將一張圖紙標注得漂亮、干凈，需要調整cad標注樣式，今天東坡小編給大家講解cad標注怎么提高。
CAD標注樣式提高篇
工具/原料
臺式電腦/筆記本
CAD軟件
設置“標注樣式”：

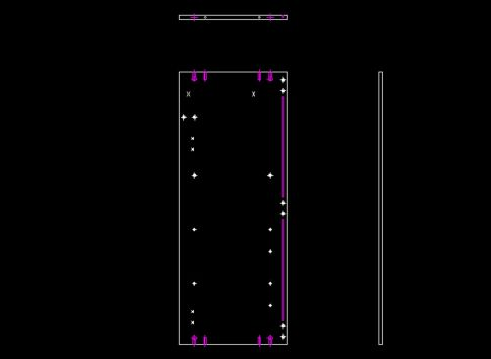

打開需要標注的圖紙。
按鍵盤快捷鍵“D”,調出標注樣式管理器對話框；也可以在菜單欄“格式”—-“標注樣式”打開。這里我們可以選擇“修改”一個已經存在的標注樣式，當然也可以選擇“新建”一個全新的。

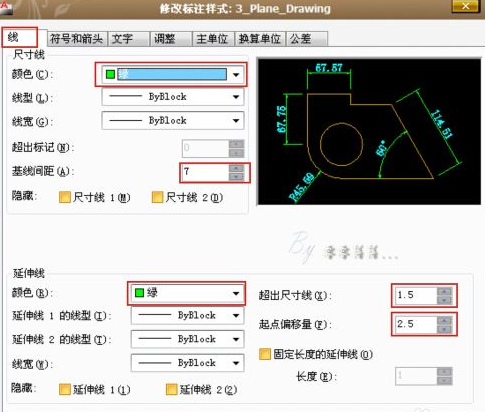

進入“線”設置：“尺寸線”指數字下的橫線（箭頭和尺寸線是同樣的顏色）；“延伸線”指2根長豎線。參數參照下圖進行修改。

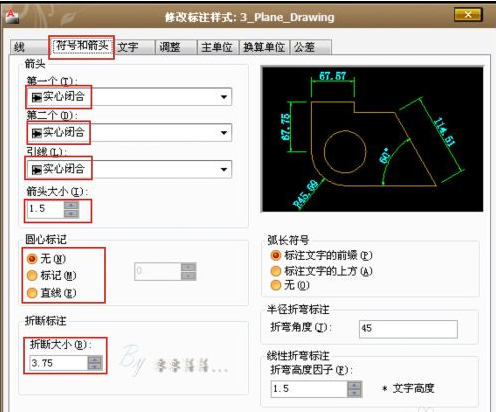

進入“符號和箭頭”設置：先修改箭頭的樣子，然后修改箭頭的大��；圓心按習慣，都可以選，影響不大。其他的參下圖進行設置

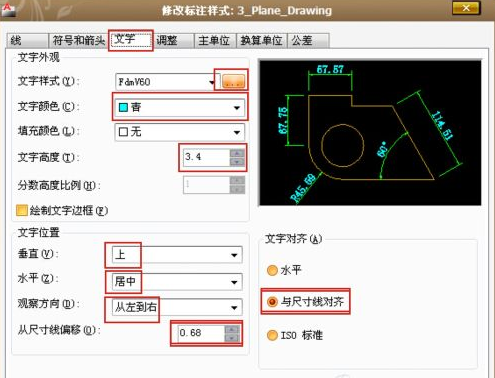

進入“文字”設置：首先選文字樣式，主要就是選字體，點“...”進入，選宋體或其他的字體；然后修改文字大小3.4；然后修改文字位置和文字對齊方式。文字對齊方式選“與尺寸線對齊”是最好用的。其他的兩個也可以試試，看看有什么區別。

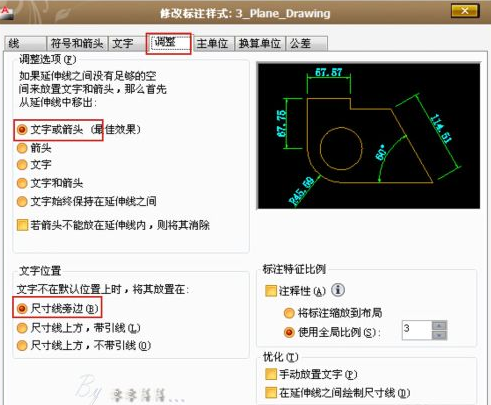

進入“調整”設置：參下圖進行設置。

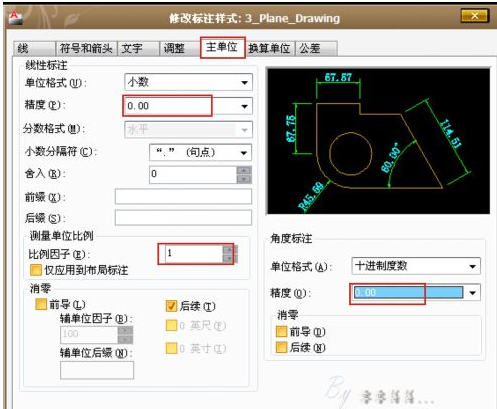

進入“主單位”設置：這里有2個精度，一個是線性尺寸，一個是角度尺寸。對于精度較高的制圖，一般要選擇精確到小數點后兩位。參下圖設置。
點擊確定，回到標注樣式管理器對話框，將修改好的標注樣式“置為當前”，這樣下次標注就默認使用這個標注樣式了。
END
開始標注：
1

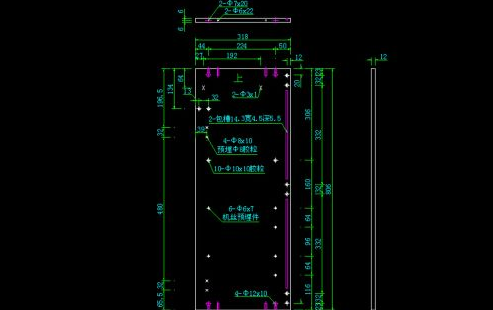

完成標注樣式修改后，就可以開始對圖紙進行標注了。
“線性標注”快捷鍵“dli”
“直徑標注”快捷鍵“ddi”
“半徑標注”快捷鍵“dra”
“連續標注”快捷鍵“dco”
END
注意事項
標注的時候要根據實際，我標注的這個是家具行業的“32mm”系統，在這里就不介紹了，以后另寫。
