康佳LC42DS60D圖像故障維修實例

更多

機型:康佳LC42DS60D

故障現象:垂直方向有3幀圖像疊加,頂部或底部有時圖象卷邊。彩色、伴音、各項操作功能均正常。AV、VGA等信號源播放時,依然。

分析與檢修過程:伴音、彩色、各項操作功能均正常,說明高頻頭及中放電路、信號輸入切換電子開關電路、主芯片的MCU均正常。

依據故障現象,分析認為:故障部位可能存在于【視頻信號與格式變換電路】。對該局部電路展開查測:測查5V供電正常,3.3V正常,VM2.5V正常。說明主要DC-DC變換供電電路正常。依次測查DDR(N302)的1,3、9、15、18、33、55、61供電,發現在2.1-2.3之間呈不穩定變化。

順此線索向前測查,查到:【2.5V forDDRAM】復合濾波支路,這是DDR的2.5V供電【濾波】分配支路。由L810/C845/C 846/C870,組成一級【LC】復合濾波電路,以提高DDR的抗干擾能力。測查各貼片電容,在路阻值基本正常。測查L810輸入端2.5V正常,說明N805正常。測查L801兩端,有0.2—0.3V的壓降。顯然不正常,斷電測查L801兩端,約有4—11歐變化的不穩定阻值。從VCD廢板上拆下一只100mmH左右色環電感,加長引腳,用絕緣管整個套起來,焊入原電路。上電試機,故障解除。

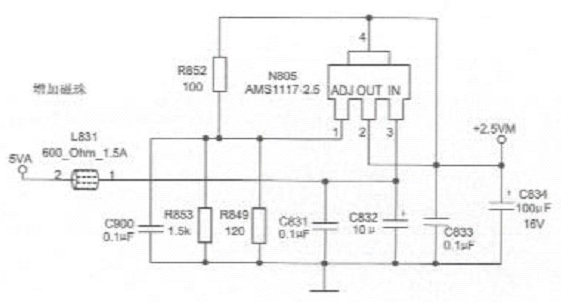

相關電路圖如下:
