今天小編跟大家分享一個3DMAX制作威利斯吉普車模型教程，此教程分UV以及繪制貼圖和VRAY材質的大體制作過程以及簡單的合成，第2個大部分是貼圖的繪制。

3dmax通用注冊機_3dmax注冊機大全_全能3dmax注冊機 評分:

5.0

類別： 應用其他    大小：55KB    語言： 中文
查看詳細信息 >>

1、拆UV

首先需要對這個模型進行UV的拆分。其實像這種東西的UV拆分比較簡便，直接使用MAX自帶的分即可，而且這里只對大的外殼進行拆分其余部分尤其是小東西是不需要拆UV的，給自動盒子UV和面UV都是可以的，這樣可以節省大量的時間，并且效果也能得到很好的保證。

最后在查看整個模型后決定需要拆UV的模型如下圖：

然后我們給這個部分上一個棋盤格的材質，隨便找一個默認材質球在漫反射貼圖上面加一個棋盤格，并將排列XY都給20 這個要根據模型的需要設定。

然后賦予模型當前材質，并要點下在視口中顯示標準貼圖。大概會出現下列效果。

這個時候我們要給這個模型加一個UVW MAP修改器，如圖：

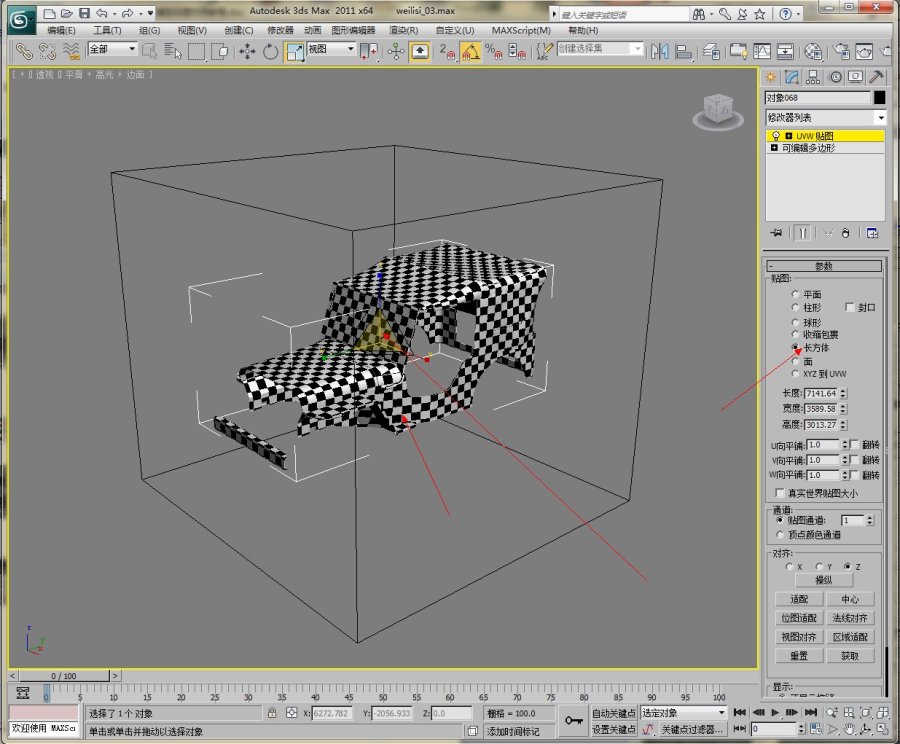

然后點選長方體UV方式，用縮放工具達到棋盤格上下看都是正方形為止。如圖：

然后再添加一個命令UVW展開，并點編輯出現UV編輯對話框。如圖：

選擇面方式點+逐漸擴大選擇范圍并把單獨的塊拉出來暫時放一邊，如圖：

然后把其余的按照相同的方式都選好，最終自己擺放成如下圖或者自己覺得更好的方式。

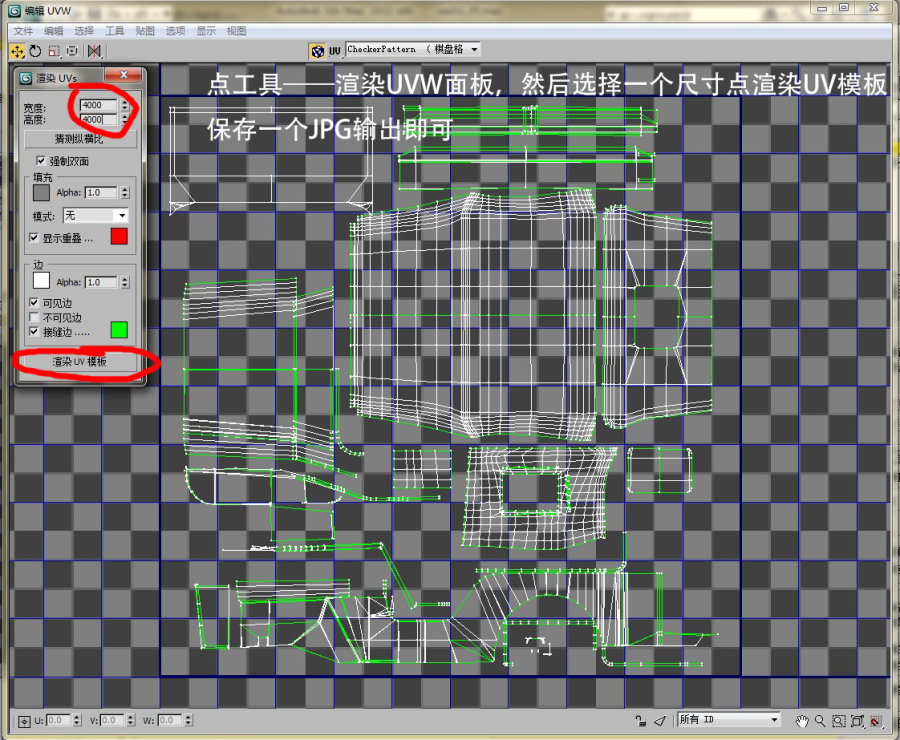

然后點工具-渲染UVW面板彈出渲染UV，選擇一個尺寸渲染輸出。

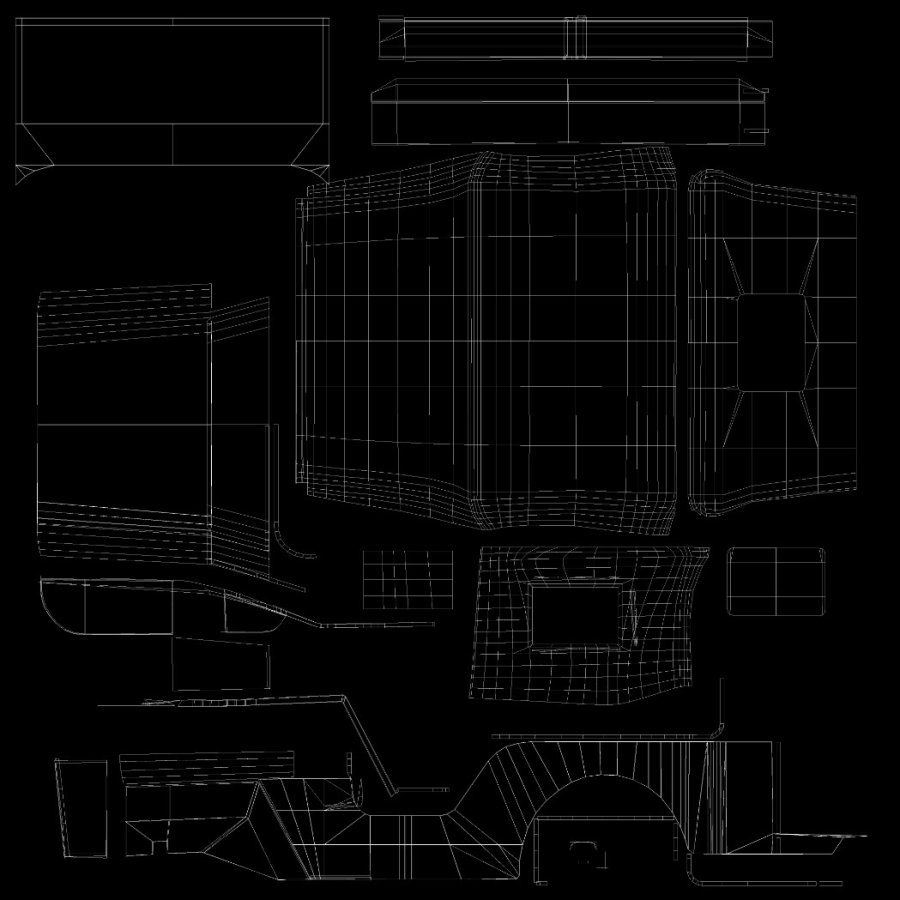

最終得到一張UV圖片。如圖：

至此UV完畢。接下來就是貼圖的繪制工作了，這里需要注意的是UV有些位置可能用正方形UV的時候可能出現拉伸，這里可以局部進行調整，局部單獨進行UV的拆分最后再整合進總的UV里面即可。
