電子設備常見接口的認識

2013/1/11 23:52:34  出處：本站原創   人氣：564次    字號：小  中  大

1、RJ-45接口。最常見應用為以太網口。網線8根線中傳送數據的只有4根：1、2發送,3、6接收。

    2、DB接口。

    D型數據接口，用于連接電子設備（比如：計算機與外設）的接口標準。因形狀類似于英文字母D，故得名D型接口。

    按照接口數量細分為A型（15針），B型（25針），C型（37針），D型（50針），E型（9針）。常見的計算機并口即為DB25針的連接器，而串口則應為DE9針連接器。由于早期的計算機的串口與并口都是使用DB25針連接器，而人們則習慣把字母B與D合在一起記了下來，當作D型接口的共同名字，以至于后來計算機串口改用9針接口以后，人們更多的使用DB9而不是DE9來稱呼9針的接口。這一習慣進一步推廣的結果就是如今人們使用DBxx來代表D型接口，數字xx則為接口的針數。

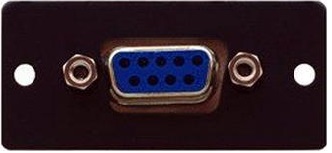

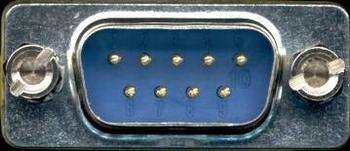

    （1）、DB-9接口。可用作RS-232、RS-485接口。（串口）

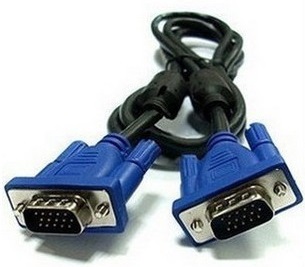

    （2）、DB-15接口。可用作VGA接口。

    （3）、DB-25接口。可用作RS-232接口。（串口/并口）

   （4）、DB-37接口。

   （5）、DB-50接口。

    3、DVI接口。（Digital Video Interface，即數字視頻接口。）

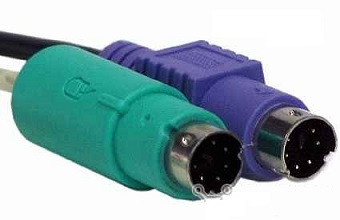

    4、PS/2接口。

    5、USB轉串口。

    （1）、USB轉TTL。

    （2）、USB轉RS-232。
