04SG518-3門式剛架輕型房屋鋼結構(有吊車)圖集

04SG518-3門式剛架輕型房屋鋼結構(有吊車)圖集pdf格式超清免費版【04sg5183圖集】

  • 大小:6.2M
  • 語言:中文
  • 平臺:WinAll
  • 更新:2015-06-02 16:3
  • 等級:
  • 類型:建筑圖集規范
  • 網站:http://www.nlktpj.cn
  • 授權:免費軟件
  • 廠商:
  • 產地:國產軟件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
軟件介紹軟件截圖相關軟件軟件教程網友評論下載地址

04SG518-3門式剛架輕型房屋鋼結構(有吊車)圖集是一份被簡稱為04sg5183圖集的圖集。本節內容小編為大家整理帶來的這份04sg5183圖集為pdf格式超清免費版,圖集共有116頁,圖集內容完整,字跡清晰,適合作為參考圖集使用,如果你需要一份“04sg5183圖集免費下載”文檔的話,只需點擊本文相應的下載地址進行下載就可以啦!有需要的朋友快來下載吧!

溫馨提示:

本文檔為PDF格式文檔,因此需確保在閱讀之前你已經安裝了PDF閱讀器,如果尚未安裝閱讀器,建議下載福昕PDF閱讀器或其他PDF閱讀器進行安裝后閱讀。

04SG518-3門式剛架輕型房屋鋼結構(有吊車)圖集內容簡介

國家建筑標準設計《門式剛架輕型房屋鋼結構(有吊車)》04SG518-3圖集的主要內容有:12~30m跨度剛架的選用表、構件布置圖、檁條、墻梁和拉條選用表、安裝節點詳圖、剛架施工圖。

適用范圍為:

1、 適用于剛架跨度為12~30m的,柱距為6m、7.5m、9m;內設5t~20/5t,工作制級別為A1~A5的單梁式或橋式吊車(起重機)。

剛架跨度為12~24m,按單梁式吊車設計;

剛架跨度為15~30m,按橋式吊車設計。

2、 屋面分為有檁體系或無檁體系。

3、 外墻采用有墻梁或無墻梁體系。

4、 屋面坡坡度1:15。

5、 房屋環境類別為室內正常環境的封閉式房屋。

6、 抗震設防烈度為≤8度,設計基本地震加速度為0.2g,設計地震分組為第一、第二組,場地為Ⅰ、Ⅱ類,抗震設防類別為丙類建筑。

7、 結構構件的安全等級為二級,設計使用年限為50年。

04SG518-3門式剛架輕型房屋鋼結構(有吊車)圖集目錄

目錄

目錄1

總說明(一)~(八)1

剛架GJL12-X選用表9

剛架GJL15-X選用表10

剛架GJL18-X選用表11

剛架GJL21-X選用表12

剛架GJL24-X選用表13

剛架GJQ15-X選用表14

剛架GJQ18-X選用表15

剛架GJQ21-X選用表16

剛架GJQ24-X選用表17

剛架GJQ27-X選用表18

剛架GJQ30-X選用表19

6.0m、7.5m跨度檁條選用表20

9.0m跨度檁條及墻梁選用表21

GJL12-X構件布置示意圖(一)~(三)22

GJL15-X構件布置示意圖(一)~(三)25

GJL18-X構件布置示意圖(一)~(三)28

GJL21-X構件布置示意圖(一)~(三)31

GJL24-X構件布置示意圖(一)~(三)34

GJQ15-X構件布置示意圖(一)~(三)37

GJQ18-X構件布置示意圖(一)~(三)40

GJQ21-X構件布置示意圖(一)~(三)43

GJQ24-X構件布置示意圖(一)~(三)46

GJQ27-X構件布置示意圖(一)~(三)49

GJQ30-X構件布置示意圖(一)~(三)52

12m跨屋面檁條及拉條布置圖(一)~(三)55

15m跨屋面檁條及拉條布置圖(一)~(三)58

18m跨屋面檁條及拉條布置圖(一)~(三)61

21m跨屋面檁條及拉條布置圖(一)~(三)64

24m跨屋面檁條及拉條布置圖(一)~(三)67

27m跨屋面檁條及拉條布置圖(一)~(三)70

30m跨屋面檁條及拉條布置圖(一)~(三)73

6.0m柱距墻梁及拉條布置圖76

7.5m柱距墻梁及拉條布置圖77

9.0m柱距墻梁及拉條布置圖78

12m、15m跨山墻墻梁及拉條布置圖79

18m、21m跨山墻墻梁及拉條布置圖80

24m、27m跨山墻墻梁及拉條布置圖81

30m跨山墻墻梁及拉條布置圖82

安裝節點圖(一)~(十二)83

水平支撐、柱間支撐構件示意圖95

山墻柱、角柱構件示意圖99

剛架構架示意圖100

梁柱節點補充圖104

柱腳錨栓選用表105

起重機傳給剛架的荷載106

剛架傳給基礎的力(一)~(三)107

起重機技術規格(一)~(三)110

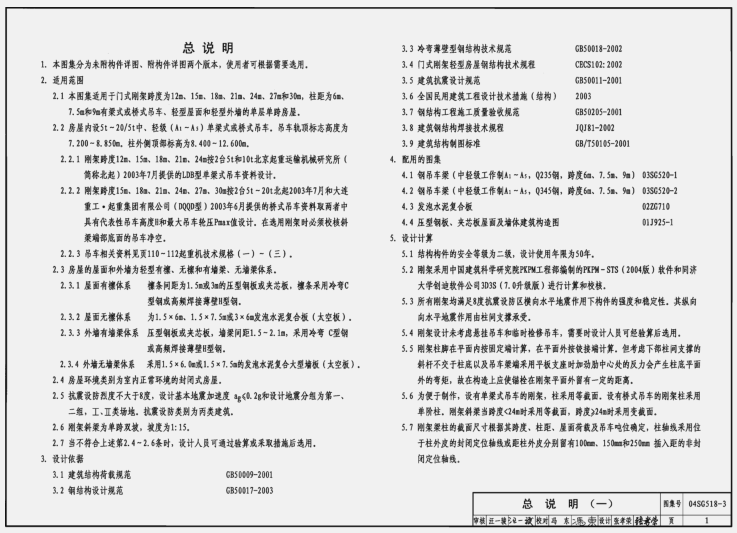

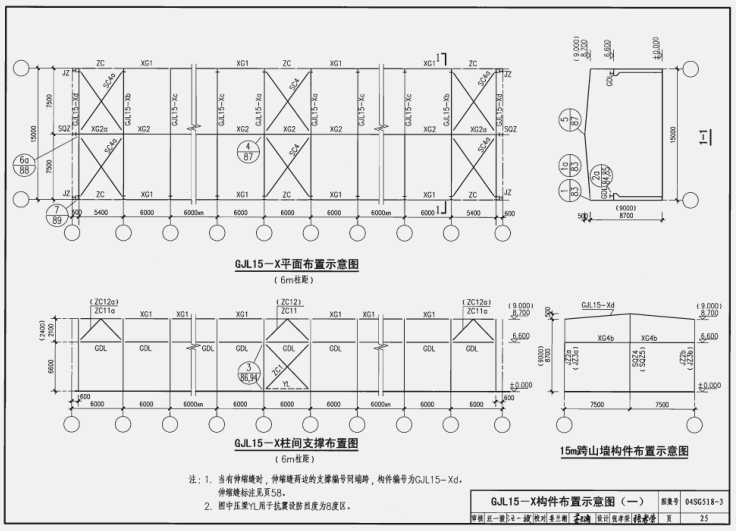

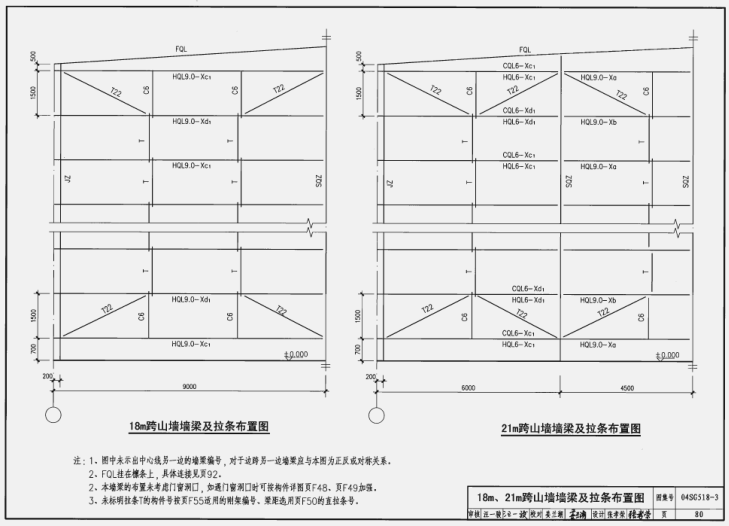

04SG518-3門式剛架輕型房屋鋼結構(有吊車)圖集圖樣
