08SG115-1鋼結構施工圖參數表示方法制圖規則和構造詳圖

08SG115-1鋼結構施工圖參數表示方法制圖規則和構造詳圖pdf高清完整版【08sg1151圖集】

  • 大小:18.9M
  • 語言:中文
  • 平臺:WinAll
  • 更新:2015-06-25 11:41
  • 等級:
  • 類型:建筑圖集規范
  • 網站:http://www.nlktpj.cn
  • 授權:免費軟件
  • 廠商:
  • 產地:國產軟件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
軟件介紹軟件截圖相關軟件軟件教程網友評論下載地址

08SG115-1鋼結構施工圖參數表示方法制圖規則和構造詳圖又被簡稱為08sg1151圖集,也被稱為08sg1151鋼結構施工圖參數表示方法。本節內容小編為大家整理帶來的是一份pdf格式高清完整版08sg1151圖集本圖集適用于非抗震設計及抗震設防烈度為6~9度地區的一般多、高層鋼結構建筑及含有鋼框架、鋼支撐的多、高層建筑(甲類建筑除外)的結構施工圖設計。以下是該圖集的相關介紹,希望對大家有所幫助!

08sg1151圖集內容簡介

圖集內容包括常用的鋼結構柱、梁、支撐三種構件及其連接節點的節點參數表示方法制圖規則、平立面布置圖、節點選用圖以及焊縫圖例四部分內容。該圖集提出的鋼結構施工圖節點參數表示方法,可顯著提高鋼結構設計效率,大幅節省圖紙繪制工作量;可指導普通設計人員快速設計出合理的鋼結構節點;可使鋼結構的加工制作更符合設計意圖,有效控制工程質量。

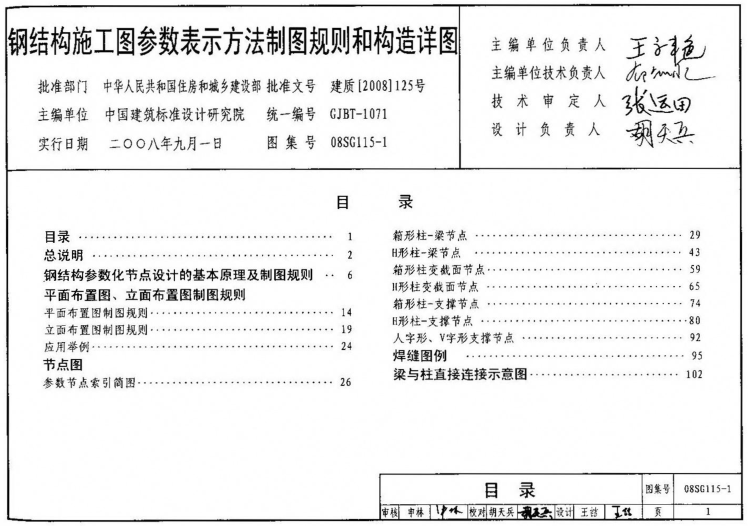

08sg1151圖集目錄

目錄 1

總說明 2

鋼結構參數化節點設計的基本原理及制圖規則 6

平面布置圖、立面布置圖制圖規則 14

平面布置圖制圖規則 14

立面布置圖制圖規則 19

應用舉例 24

節點圖 26

參數節點索引簡圖 26

箱形柱-梁節點 29

H形柱-梁節點 43

箱形柱變截面節點 59

H形柱變截面節點 65

箱形柱-支撐節點 74

H形柱-支撐節點 80

人字形、V字形支撐節點 92

焊縫圖例 95

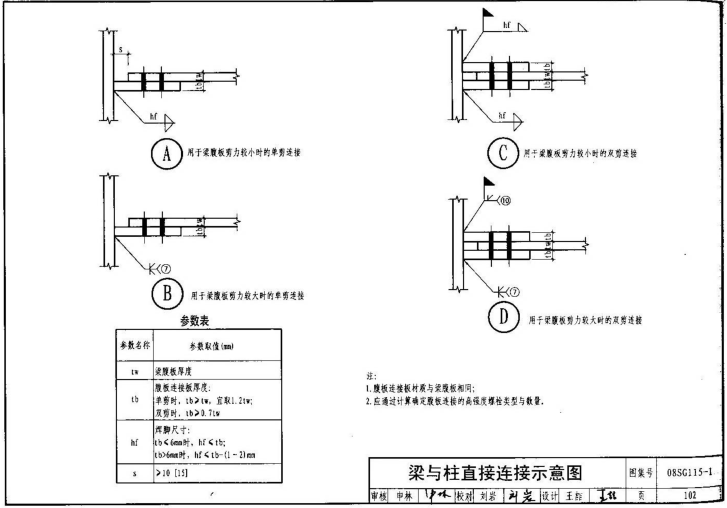

梁與柱直接連接示意圖 102

08sg1151圖集樣張

PC官方
安卓官方手機版
IOS官方手機版

08SG115-1鋼結構施工圖參數表示方法制圖規則和構造詳圖截圖
