09DX001建筑電氣工程設計常用圖形和文字符號代替了原有00DX001圖集，該圖集一般又被簡稱為09dx001圖集。本節內容小編為大家整理帶來的是一份pdf格式高清無水印電子版的09dx001圖集——小編在此要提醒大家的是該圖集中用紅色字體表示本次修編后變動的部分。根據設計人員的習慣和畫圖方便，推薦了部分符號，用藍色字體表示，供國內建筑電氣工程設計時參考使用。如果你需要這份09dx001圖集免費下載文檔的話，點擊本文相應的下載地址進行下載即可！該圖集內容完全免費，歡迎有需要的朋友前來下載查閱哦！

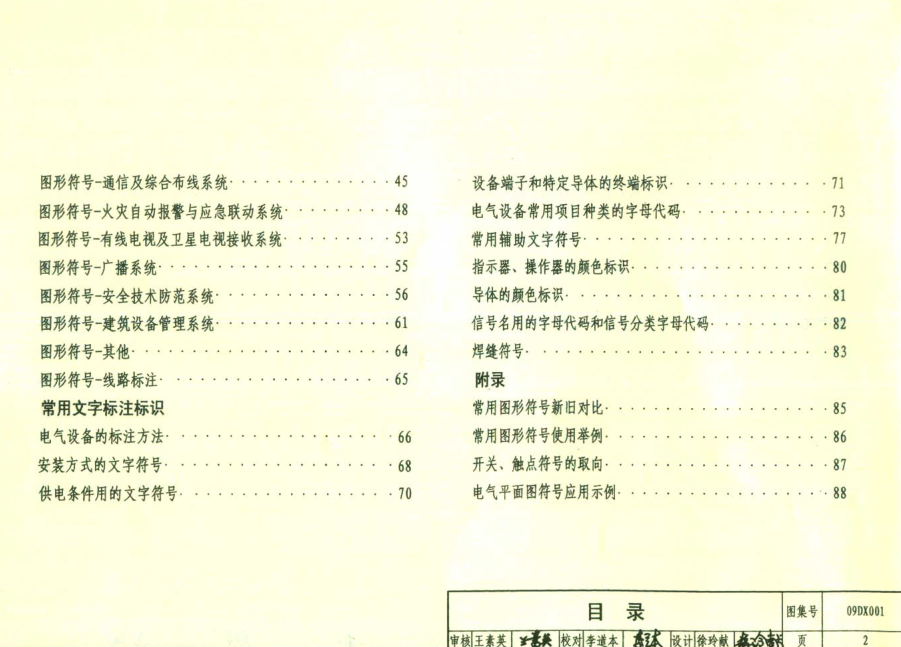

09dx001圖集目錄

目錄 1

編制說明 3

常用強電圖形符號

圖形符號－導體和連接件 6

圖形符號－電機、變壓器 10

圖形符號－變壓器 11

圖形符號－互感器 14

圖形符號－整流器、蓄電池、發生器 16

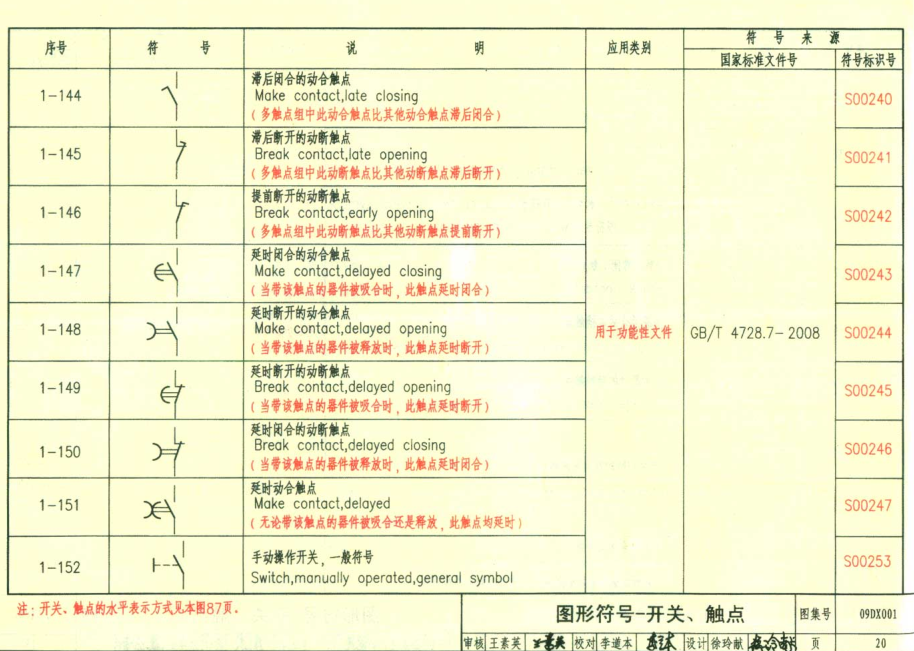

圖形符號－開關、觸點 17

圖形符號－繼電器 24

圖形符號－測量儀表 26

圖形符號－變電站標注、線路標注 30

圖形符號－線路標注 31

圖形符號－配電設備標注 34

圖形符號－接線盒、起動器 35

圖形符號－起動器、插座 36

圖形符號－插座、照明開關 37

圖形符號－照明開關 38

圖形符號－照明開關、按鈕 39

圖形符號－燈具 40

圖形符號－小型電氣器件 43

常用弱電圖形符號

圖形符號－通信及綜合布線系統 45

圖形符號－火災自動報警與應急聯動系統 48

圖形符號－有線電視及衛星電視接收系統 53

圖形符號－廣播系統 55

圖形符號－安全技術防范系統 56

圖形符號－建筑設備管理系統 61

圖形符號－其他 64

圖形符號－線路標注 65

常用文字標注標識

電氣設備的標注方法 66

安裝方式的文字符號 68

供電條件用的文字符號 70

設備端子和特定導體的終端標識 71

電氣設備常用項目種類的字母代碼 73

常用輔助文字符號 77

指示器、操作器的顏色標識 80

導體的顏色標識 81

信號名用的字母代碼和信號分類字母代碼 82

焊縫符號 83

附錄

常用圖形符號新舊對比 85

常用圖形符號使用舉例 86

開關、觸點符號的取向 87

電氣平面圖符號應用示例 88

內容簡介

09DX001《建筑電氣工程設計常用圖形和文字符號》適用于一般新建、改建和擴建的工業和民用建筑工程中的電氣工程設計，也可供編制、實施工業與民用建筑電氣工程技術文件時使用。

內容包括常用圖形符號和文字標注兩部分。圖形符號部分分為常用強電圖形符號和常用弱電圖形符號，并按圖形符號的應用類別區分為功能性文件用圖形符號和位置文件用圖形符號。功能性文件用圖形符號一般用于電路圖、接線圖、概略圖、系統圖、框圖和功能圖等，位置文件用圖形符號一般用于安裝圖、平面圖、布置圖和路由圖等。文字標注標識部分包括：電力設備的標注方法，安裝方式的文字符號，供電條件用的文字符號，設備端子和特定導體的終端標識，電氣設備常用項目種類的字母代碼，常用輔助文字符號，指示器、操作器的顏色標識，導體的顏色標識，信號名用的字母代碼和信號分類字母代碼和焊縫符號。

本圖集是對標準設計圖集00DX001《建筑電氣工程設計常用圖形符號和文字符號》的修編。由于所依據的IEC標準、《電氣簡圖用圖形符號》GB/T 4728系列國家標準和規范等有所變動，所以進行修編。
