一、方法步驟
1、確定支反力的大小和方向（一般情況心算即可計算出支反力）
●懸臂式剛架不必先求支反力；
●簡支式剛架取整體為分離體求反力；
●求三鉸式剛架的水平反力以中間鉸C的某一邊為分離體；
●對于主從結構的復雜式剛架，注意“先從后主”的計算順序；
●對于復雜的組合結構，注意尋找求出支反力的突破口。

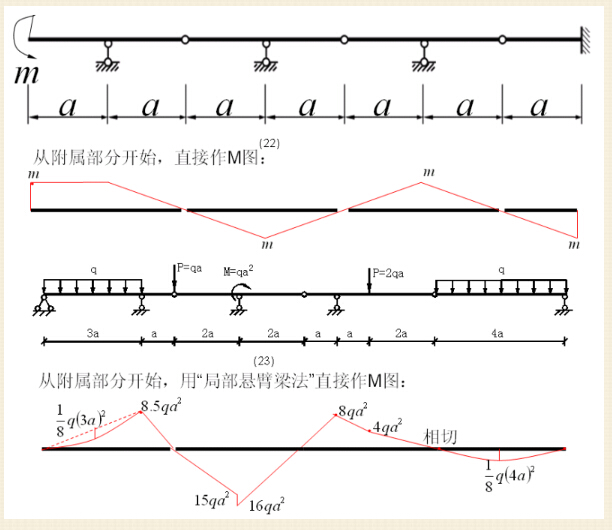

2、對于懸臂式剛架，從自由端開始，按照分段疊加法，逐段求作M圖（M圖畫在受拉一側）；對于其它形式的剛架，從支座端開始，按照分段疊加法，逐段求作M圖（M圖畫在受拉一側）。
