06R201直燃型溴化鋰吸收式制冷(溫)水機房設計與安裝圖集（以下簡稱為06r201圖集），點擊本文相應的下載地址進行下載后你將會獲得一份pdf格式高清電子版由181頁組成的06r201圖集，以下有關于該圖集的樣張及相關簡介，如果你需要一份完整的06r201圖集作為參考資料，只需點擊本文相應的下載地址將這份06r201圖集下載下來即可！

06r201圖集簡介

本圖集適用于民用及工業建筑中以燃氣燃油直接燃燒為熱源，以水為制冷劑，溴化鋰溶液為吸收液，交替或同時制取空調、工藝用冷水及生活熱水的直燃型溴化鋰吸收式制冷（溫）機房工程。內容有賓館、酒店、展覽廳、醫院、寫字樓、體育館、商店等建筑的區域供冷工程典型示例和工程實例、機房配套設施、熱工控制及檢測、施工設計說明及安裝要求。裝機容量350kW～31500kW。內容全面，使用方便，適用范圍廣，可供工程設計、施工、監理、運行管理等參考使用。

06r201圖集目錄

目錄 1

編制說明 7

設計選用說明 10

直燃機機房設計要求 15

制冷系統運行流程圖 19

制冷系統停機流程圖 20

制冷系統故障停機流程圖 21

直燃機房配套設施說明 22

燃燒系統示意圖（燃油型） 26

燃燒系統示意圖（燃天然氣型） 27

排煙系統布置示意圖 28

圖例 29

典型示例、工程實例索引表 30

直燃機房典型示例

典型設計示例1

總裝機容量10467kW技術說明 32

總裝機容量10467kW空調水系統流程圖 33

總裝機容量10467kW機房空調水管平面圖 34

總裝機容量10467kW機房通風平面圖 35

總裝機容量10467kW機房剖面圖 36

典型設計示例2

總裝機容量3518kW技術說明 37

總裝機容量3518kW空調水系統流程圖 38

總裝機容量3518kW機房空調水管平面圖 39

總裝機容量3518kW機房剖面圖 40

工程實例1

總裝機容量1512kW技術說明 41

總裝機容量1512kW空調水系統流程圖 42

總裝機容量1512kW機房空調水管平面圖 43

總裝機容量1512kW機房剖面圖 44

工程實例2

總裝機容量1688kW技術說明 46

總裝機容量1688kW空調水系統流程圖 47

總裝機容量1688kW機房空調水管平面圖 48

總裝機容量1688kW機房剖面圖 49

工程實例3

總裝機容量1978kW技術說明 50

總裝機容量1978kW空調水系統流程圖 51

總裝機容量1978kW機房空調水管平面圖 52

總裝機容量1978kW機房剖面圖 53

工程實例4

總裝機容量2326kW技術說明 55

總裝機容量2326kW空調水系統流程圖 56

總裝機容量2326kW機房空調水管平面圖 57

總裝機容量2326kW機房剖面圖 59

工程實例5

總裝機容量2532kW技術說明 60

總裝機容量2532kW空調水系統流程圖 61

總裝機容量2532kW機房空調水管平面圖 62

總裝機容量2532kW機房剖面圖 63

工程實例6

總裝機容量2814kW技術說明 65

總裝機容量2814kW空調水系統流程圖 66

總裝機容量2814kW機房空調水管平面圖 67

總裝機容量2814kW機房剖面圖 68

工程實例7

總裝機容量2908kW技術說明 69

總裝機容量2908kW空調水系統流程圖 70

總裝機容量2908kW機房空調水管平面圖 71

總裝機容量2908kW機房剖面圖 72

工程實例8

總裝機容量3490kW技術說明 74

總裝機容量3490kW空調水系統流程圖 75

總裝機容量3490kW機房空調水管平面圖 76

總裝機容量3490kW機房剖面圖 77

工程實例9

總裝機容量4652kW技術說明 78

總裝機容量4652kW空調水系統流程圖 79

總裝機容量4652kW機房空調水管平面圖 80

總裝機容量4652kW機房剖面圖 81

工程實例10

總裝機容量5816kW技術說明 82

總裝機容量5816kW空調水系統流程圖 83

總裝機容量5816kW機房空調水管平面圖 84

總裝機容量5816kW機房剖面圖 85

工程實例11

總裝機容量5838kW技術說明 86

總裝機容量5838kW空調水系統流程圖 87

總裝機容量5838kW機房空調設備平面圖 89

總裝機容量5838kW機房空調水管平面圖 90

總裝機容量5838kW機房剖面圖 91

工程實例12

總裝機容量6120kW技術說明 92

總裝機容量6120kW空調水系統流程圖 93

總裝機容量6120kW機房空調水管平面圖 94

總裝機容量6120kW機房剖面圖 95

工程實例13

總裝機容量6330kW技術說明 96

總裝機容量6330kW空調水系統流程圖 97

總裝機容量6330kW機房空調水管平面圖 98

總裝機容量6330kW機房剖面圖 99

工程實例14

總裝機容量6572kW技術說明 100

總裝機容量6572kW空調水系統流程圖 101

總裝機容量6572kW機房空調水管平面圖 102

總裝機容量6572kW機房剖面圖 103

工程實例15

總裝機容量6978kW技術說明 104

總裝機容量6978kW空調水系統流程圖 105

總裝機容量6978kW機房空調水管平面圖 106

總裝機容量6978kW機房剖面圖 107

工程實例16

總裝機容量6978kW技術說明 110

總裝機容量6978kW空調水系統流程圖 111

總裝機容量6978kW機房空調水管平面圖 112

總裝機容量6978kW機房剖面圖 113

工程實例17

總裝機容量6979kW技術說明 114

總裝機容量6979kW空調水系統流程圖 115

總裝機容量6979kW機房空調水管平面圖 116

總裝機容量6979kW機房剖面圖 117

工程實例18

總裝機容量9300kW技術說明 120

總裝機容量9300kW空調水系統流程圖 121

總裝機容量9300kW機房空調水管平面圖 123

總裝機容量9300kW機房剖面圖 125

工程實例19

總裝機容量21102kW技術說明 126

總裝機容量21102kW空調水系統流程圖 127

總裝機容量21102kW機房空調水管平面圖 128

總裝機容量21102kW機房剖面圖 131

工程實例20

總裝機容量31648kW技術說明 132

總裝機容量31648kW空調水系統流程圖 133

總裝機容量31648kW機房空調水管平面圖 135

總裝機容量31648kW水泵房空調水管平面圖 136

總裝機容量31648kW機房剖面圖 137

直燃機設備選用

直燃機設備選用說明 139

465－528kW直燃機技術參數表 140

582－633kW直燃機技術參數表 141

739－756kW直燃機技術參數表 142

844－879kW直燃機技術參數表 143

985－1055kW直燃機技術參數表 144

1125－1163kW直燃機技術參數表 145

1266kW直燃機技術參數表 146

1407－1454kW直燃機技術參數表 147

1583kW直燃機技術參數表 148

1745－1759kW直燃機技術參數表 149

1970－2110kW直燃機技術參數表 150

2321－2462kW直燃機技術參數表 151

3489-3517kW直燃機技術參數表 152

4220－4652kW直燃機技術參數表 153

5815－7034kW直燃機技術參數表 154

16DNH系列（528～3516kW）直燃機外形尺寸圖 155

16DNH系列（528～3516kW）直燃機外形尺寸表 156

16DNH系列（528～3516kW）直燃機安裝基礎圖表 157

ΣTX系列（281～2462kW）直燃機外形尺寸圖 158

ΣTX系列（281～2462kW）直燃機外形尺寸表 159

ΣTX系列（281～2462kW）直燃機安裝基礎圖表 160

熱工控制與檢測

熱工控制及檢測說明 162

熱工控制及檢測文字符號與圖例 163

直燃機熱工檢測與控制內容表 164

直燃機對外接口示意圖 166

多臺直燃機組監控系統圖 167

多臺直燃機組監控系統圖（二級泵系統） 168

計算機網絡結構示意圖（BAS系統） 169

計算機網絡結構示意圖（DCS系統） 170

可燃氣體報警聯動控制系統圖 171

施工安裝及運行說明 172

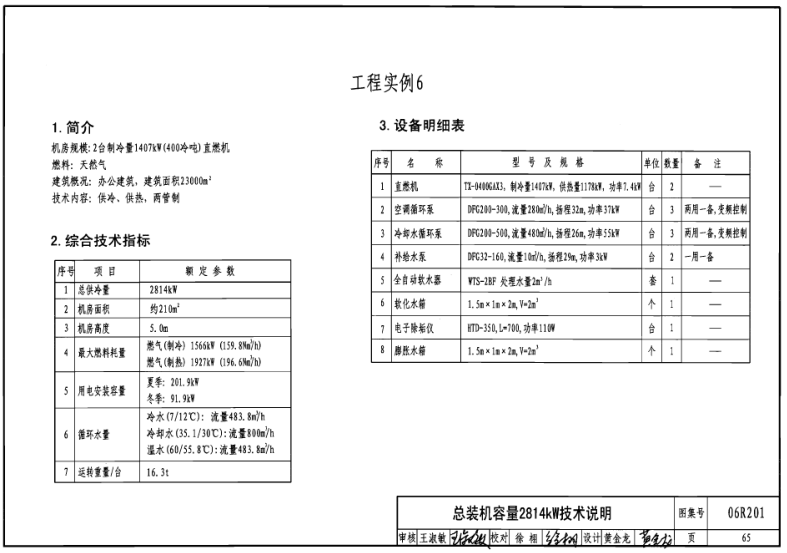

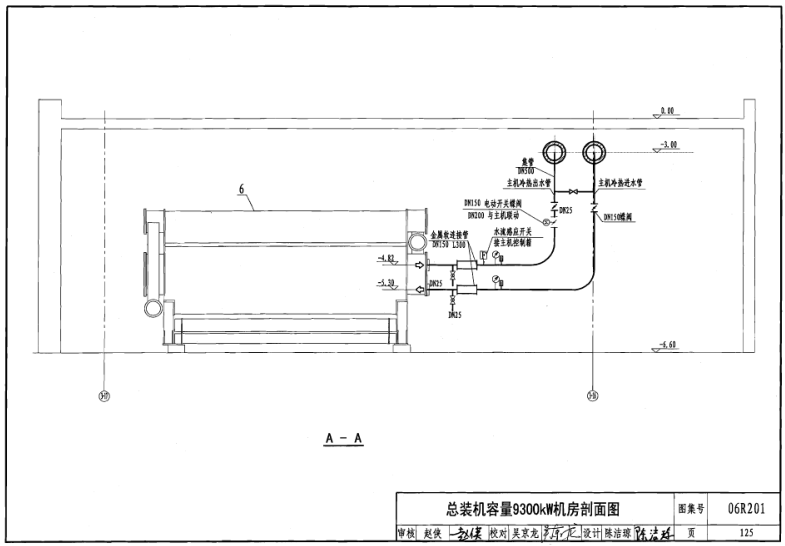

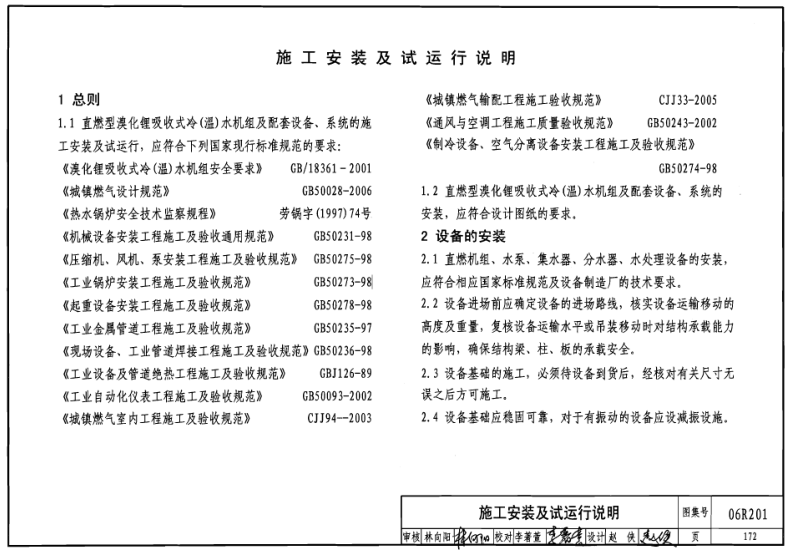

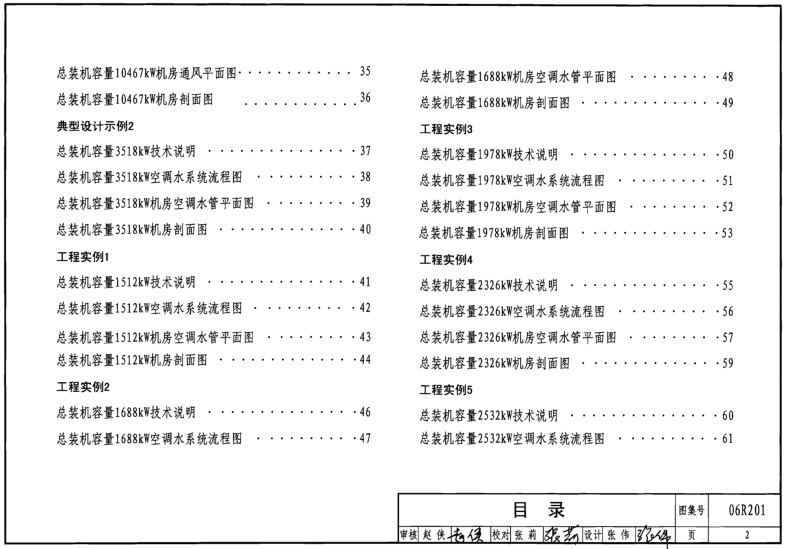

06r201圖集樣張
