05SG521-1鋼檁條/鋼墻梁圖集(冷彎薄壁卷邊槽鋼檁條)一般被簡稱為05sg5211圖集，該圖集適用于工業與民用鋼結構輕型房屋或公共建筑的屋面和墻面的簡支檁條與墻梁。本節內容小編為大家整理帶來的是一份pdf格式完整電子版05sg5211圖集，該圖集內容超清晰，非常適合作為參考資料使用，以下有關于該圖集的圖樣，如果你需要這份圖集的完整版，點擊本文相應的下載地址進行下載即可！
05sg5211圖集目錄

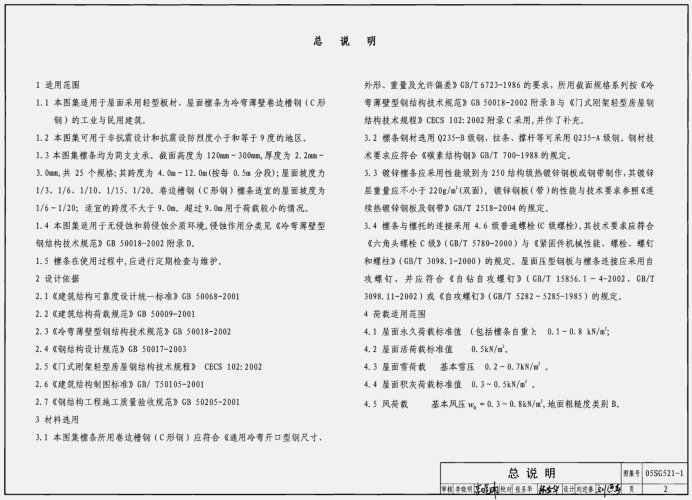

總說明2
冷彎薄壁卷邊槽鋼檁條編號表7
冷彎薄壁卷邊槽鋼檁條允許線荷載值8
冷彎薄壁卷邊槽鋼檁條允許風吸力線荷載設計值(g=0.2kN/m)10

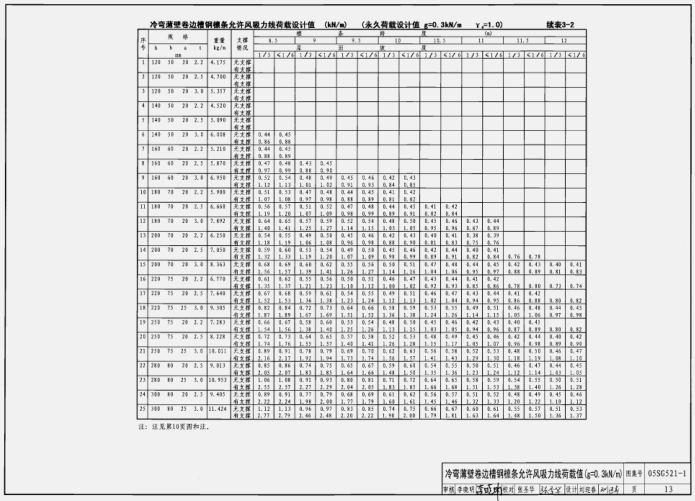

冷彎薄壁卷邊槽鋼檁條允許風吸力線荷載設計值(g=0.3kN/m)12
冷彎薄壁卷邊槽鋼檁條允許風吸力線荷載設計值(g=0.4kN/m)14
冷彎薄壁卷邊槽鋼檁條允許風吸力線荷載設計值(g=0.5kN/m)16
冷彎薄壁卷邊槽鋼檁條布置圖例（一）18
冷彎薄壁卷邊槽鋼檁條布置圖例（二）19
冷彎薄壁卷邊槽鋼檁條布置圖例（三）20
冷彎薄壁卷邊槽鋼檁條安裝節點圖（一）21
冷彎薄壁卷邊槽鋼檁條安裝節點圖（二）22
LC4-12.1～25.3，LC4.5-12.1～25.3詳圖23
LC5-12.1～25.3，LC5.5-12.1～25.3詳圖24
LC6-12.1～30.3，LC6.5-12.1～30.3詳圖25
LC7-12.1～30.3，LC7.5-12.3～30.3詳圖26
LC8-14.2～30.3，LC8.5-14.3～30.3詳圖27
LC9-16.2～30.3，LC9.5-16.3～30.3詳圖28
LC10-16.3～30.3，LC10.5-18.2～30.3詳圖29
LC11-18.3～30.3，LC11.5-20.2～30.3詳圖30
LC12-20.3～30.3詳圖31
拉條、撐桿詳圖32
斜拉條、直拉條、直撐桿材料表33
斜拉條材料表34
冷彎薄壁卷邊槽鋼檁條拉條計算35
檁托選用及材料表36

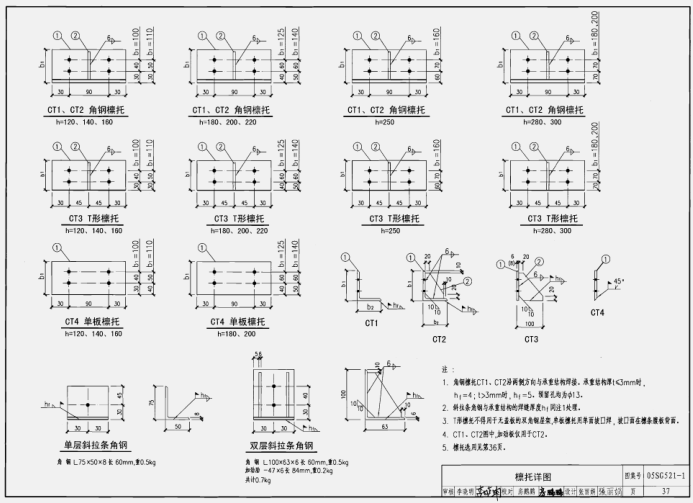

檁托詳圖37
05sg5211圖集樣張
