ERwin數據建模軟件是一款非常優秀的數據建模工具，市場的占有率非常的高，是CA公司的主流建模工具。而且還可以進行可視化的設計和維護，數據管理等等功能哦！東坡小編在這里給大家帶來了最新的官方破解版哦！歡迎前來下載使用！

ERwin數據建模軟件

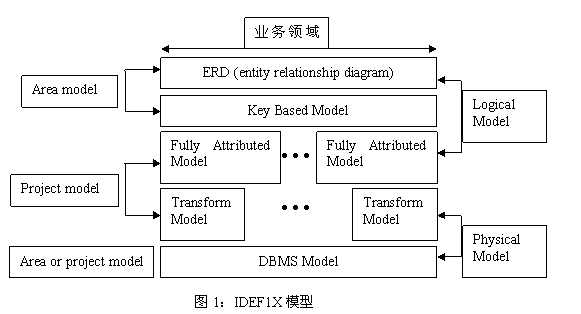

ERwin支持 IDEF1X和 IE兩種建模方法，兩種方法都適用于大規模企業級數據庫建模。本文將采用 IDEF1X進行建模，它是由美國空軍開發出來的一種建模方法，被廣泛應用于政府機構的各種項目里，是在實踐中逐漸成熟起來的一種建模方法。從需求規范開始，隨著對項目了解的深入， IDEF1X用一系列逐步細化的模型來進行建模，直至生成最終物理數據庫，如圖 1所示：


使用ERwin數據建模軟件進行建模

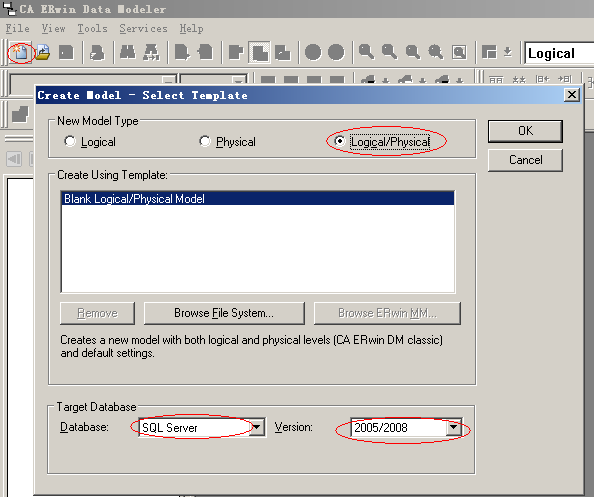

下面我們開始使用 ERwin。打開 ERwin，點擊工具條上的“ Create Model”按鈕，在彈出窗口中選擇“ Logical/Physical”，目標數據庫選擇“ SQL Server”，版本選擇 2005/2008（選擇的數據庫在后面過程中可以修改）。如圖 2所示：

點擊“ OK”之后出現 ERwin的工作區， ERwin缺省采用 IDEF1X表示法，如果想用 IE表示法可修改模型屬性。

創建實體

實體分為 Dependent Entity和 Independent Entity兩種， Dependent entity用普通的矩形表示，這類實體不依賴其它實體的屬性來標志自己的實例。另一類實體則需要把外鍵做為主鍵的一部分，即依賴其它實體來標志該實體的實例，這類實體用圓角矩形來表示，這兩種實體稍后都會用到。

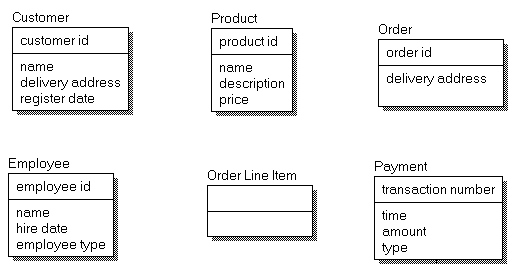

創建第一個實體 Customer并為其添加屬性：

點擊工具欄上的“ Entity”按鈕，然后點擊工作區的任意部分就會創建一個新的實體，命名為“ Customer”。實體的屬性區域分為鍵區（存放實體的主鍵）和非鍵區（存放非主鍵屬性），當定義關系時， ERwin會自動根據關系類型，把外鍵擺放在鍵區或者非鍵區，用戶也可以通過拖拽來調整屬性的位置。

圖 3：創建實體

右鍵點擊 Customer實體并從彈出菜單中選擇“ Attributes...”菜單進入屬性編輯對話框：

圖 4：屬性編輯對話框

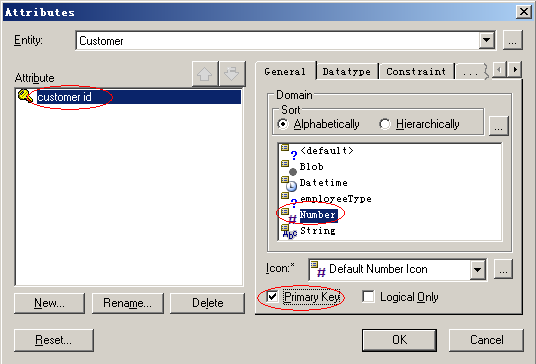

點擊按鈕“ New”來添加“ customer id” 屬性，數據類型為 Number，并設為主鍵。如圖 5所示。在該對話框中涉及到了“ Domain”這個概念，意思是具有相同數據類型的一組數據集合（有限多個，如省份的列表，或者無限多個，如電話號碼等）。 ERwin中支持自定義 Domain，定義后可以在多個實體中使用，這樣可以統一的表達屬性的含義，并對屬性數據進行驗證。
