微星Z87-G55/Z87-S02主板用戶使用說明書pdf格式

• 大小：7.8M
• 語言：英文
• 平臺：WinAll
• 更新：2014-12-17 10:34
• 等級：
• 類型：說明書
• 網站：http://www.nlktpj.cn
• 授權：免費軟件
• 廠商：
• 產地：國產軟件

本地下載地址文件大小：7.8M

好用 50%(0)

坑爹 50%(0)

相關軟件

•

  iSee圖片專家 3.873┊非常優秀的數字化圖像瀏覽處理工具

  /中文/

•

  xp-AntiSpy(XP 反間諜)綠色漢化版 V3.97-8 Final

  /中文/

•

  轉換GB碼和Big5碼(Big5GB)V1.0 英文安裝版

  /英文/

•

  nVIDIA XTreme-G加速版驅動V97.44(顯卡驅動)

  /中文/

•

  GB<->BIG5jsp編輯器(GB<->BIG5 Editor)1.10 英文綠色版

  /英文/

•

  TweakBit File Recovery(文件恢復工具)7.0 免費版

  /英文/

•

  匹克雅思真題機考軟件1.0.6 免費版

  /中文/

•

  圣才題庫房地產經紀人職稱考試軟件1.0 綠色免費版

  /中文/

•

  驅動器管理(Magic Speed)2.0中文版

  /中文/

•

  黑暗之室游戲1.0 最新電腦版

  /中文/

軟件介紹軟件截圖相關軟件軟件教程網友評論下載地址

相關推薦: Z87-G55 微星Z87-G55說明書 Z87-S02主板

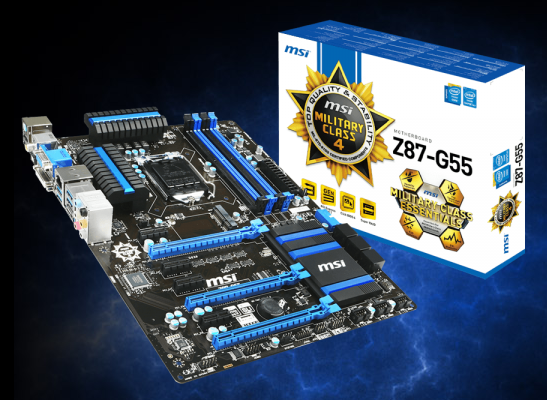

今天小編給大家介紹的是微星Z87-G55和Z87-S02主板使用說明書，為英文版。微星Z87-G55主板支持Socket 1150架構的第四代 Intel® Core™/Pentium®/Celeron® 處理器，支持NVIDIA SLI & AMD CrossFire 多顯示適配器技術，使用Fast Boot，可快速開機進入操作系統。以下文檔是微星Z87-G55/Z87-S02說明書，有需要的朋友可立即下載此文檔。

溫馨提示：

本文檔為PDF格式文檔，因此需確保在閱讀之前你已經安裝了pdf閱讀器，如果尚未安裝閱讀器，建議下載福昕pdf閱讀器或其他PDF閱讀器，進行安裝后閱讀。

微星Z87-G55/Z87-S02說明書目錄

Preface ............................................................................................................i

Copyright Notice .......................................................................................................ii

Trademarks ..............................................................................................................ii

Revision History .......................................................................................................ii

Smartphone Application ..........................................................................................iii

Technical Support ...................................................................................................iii

Safety Instructions ...................................................................................................iv

FCC-B Radio Frequency Interference Statement ................................................... v

CE Conformity ......................................................................................................... v

Radiation Exposure Statement ...............................................................................vi

European Community Compliance Statement ........................................................vi

Taiwan Wireless Statements ...................................................................................vi

Japan VCCI Class B Statement ..............................................................................vi

Korea Warning Statements .....................................................................................vi

Battery Information .................................................................................................vii

Chemical Substances Information .........................................................................vii

WEEE (Waste Electrical and Electronic Equipment) Statement ...........................viii

Chapter 1 Getting Started............................................................................1-1

Packing Contents .................................................................................................1-2

Optional Accessories ...........................................................................................1-2

Assembly Precautions ..........................................................................................1-3

Motherboard Specifications ..................................................................................1-4

Connectors Quick Guide ......................................................................................1-7

Back Panel Quick Guide ......................................................................................1-9

CPU (Central Processing Unit) ..........................................................................1-11

Introduction to the LGA 1150 CPU ..............................................................1-11

CPU & Heatsink Installation .........................................................................1-12

Memory ..............................................................................................................1-15

Dual-Channel mode Population Rule ..........................................................1-15

Mounting Screw Holes .......................................................................................1-16

Power Supply .....................................................................................................1-17

JPWR1~2: ATX Power Connectors .............................................................1-17

Expansion Slots .................................................................................................1-18

PCI_E1~E7: PCIe Expansion Slot ...............................................................1-18

PCIe x16 Slots Bandwidth Table ................................................................1-18

Video/ Graphics Cards ......................................................................................1-19

Single Video Card Installation ......................................................................1-19

AMD CrossFire™ (Multi-GPU) Technology .................................................1-20

NVIDIA ® SLI Technology .............................................................................1-22

Internal Connectors ............................................................................................1-24

SATA1~6: SATA Connector .......................................................................1-24

CPUFAN1~2,SYSFAN1~3: Fan Power Connectors ....................................1-25

JFP1, JFP2: System Panel Connectors ......................................................1-26

JUSB1~3: USB 2.0 Expansion Connector ...................................................1-27

JTPM1: TPM Module Connector .................................................................1-28

JAUD1: Front Panel Audio Connector .........................................................1-29

JCOM1: Serial Port Connector ....................................................................1-30

Jumper ...............................................................................................................1-30

JBAT1: Clear CMOS Jumper .......................................................................1-30

Voltage Checkpoints ..........................................................................................1-31

V-Check Spots .............................................................................................1-31

Drivers and Utilities ............................................................................................1-32

Total Installer ...............................................................................................1-32

Chapter 2 Quick Installation ........................................................................2-1

CPU Installation ...................................................................................................2-2

Memory Installation ..............................................................................................2-4

Motherboard Installation .......................................................................................2-5

Power Connectors Installation .............................................................................2-7

SATA HDD Installation .........................................................................................2-9

mSATA SSD Installation ....................................................................................2-10

Front Panel Connector Installation .....................................................................2-11

JFP1 Connecotr Installation .........................................................................2-11

Front Panel Audio Connector Installation ....................................................2-11

Peripheral Connector Installation .......................................................................2-12

USB2.0 Connector Installation .....................................................................2-12

USB3.0 Connector Installation .....................................................................2-12

Graphics Card Installation ..................................................................................2-13

Chapter 3 BIOS Setup .................................................................................3-1

Entering Setup .....................................................................................................3-2

Entering BIOS Setup .....................................................................................3-2

Overview ..............................................................................................................3-3

Operation .............................................................................................................3-5

SETTINGS ...........................................................................................................3-6

System Status ................................................................................................3-6

Advanced .......................................................................................................3-7

Boot .............................................................................................................3-14

Security ........................................................................................................3-14

Save & Exit ..................................................................................................3-15

OC ......................................................................................................................3-16

M-FLASH ...........................................................................................................3-24

OC PROFILE .....................................................................................................3-25

HARDWARE MONITOR ....................................................................................3-26

Appendix A Realtek Audio .......................................................................... A-1

Software Configuration .........................................................................................A-2

Software panel overview ................................................................................A-2

Auto popup dialog ..........................................................................................A-3

Hardware Default Setting .....................................................................................A-4

Appendix B Intel RAID ................................................................................ B-1

Introduction ..........................................................................................................B-2

Using Intel Rapid Storage Technology Option ROM............................................B-3

Degraded RAID Array ........................................................................................B-10

System Acceleration (optional) ..........................................................................B-12

RST Synchronization (optional) .........................................................................B-14

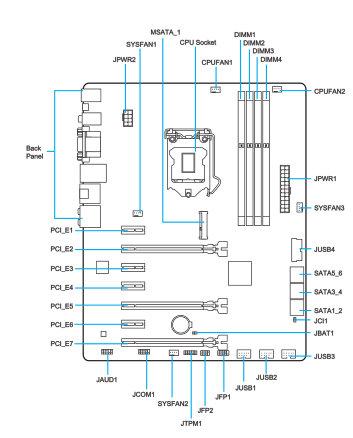

微星Z87-G55/Z87-S02說明書——主板結構圖

微星Z87-G55規格參數

CPU 插槽 1150

CPU (最高支持) i7

系統總線 100MHz

芯片組 Intel® Z87 Express

DDR3 內存 DDR3 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2666*/2800*/3000*(*OC) MHz

mSATA 1

內存通道 Dual

內存插槽 4

最大內存 (GB) 32

PCI-Ex16 3

PCI-E Gen Gen3 (16,0,0) (8,8,0) (8,4,4)

PCI-Ex1 4

SATAIII 6

RAID 0/1/5/10

網絡接口 10/100/1000*1

TPM 1

USB 3.0 接口 (背板) 4

USB 2.0 接口 (背板) 2

音源接口 (背板) 6

VGA 1

HDMI 1

DVI 1

共享最大顯存 (MB) 1024

DirectX DX11

尺寸 ATX

SLI Y

CrossFire Y
